轉盤式萃取塔

一、產品描術：

轉盤萃取塔通常由混合室和澄清室兩部分組成，屬于分步接觸式液液傳質設備，萃取塔是化工、煉油、環保等工業部門常用的一種液液傳質設備。液-液萃取是一種傳質方法。通過使用與混合溶液的溶劑不混溶的另一種液體作為溶劑，分離、富集和純化混合溶液中的一種或多種化合物組分。這個過程稱為萃取、提取、液-液萃取和溶劑萃取。

二、設備結構：

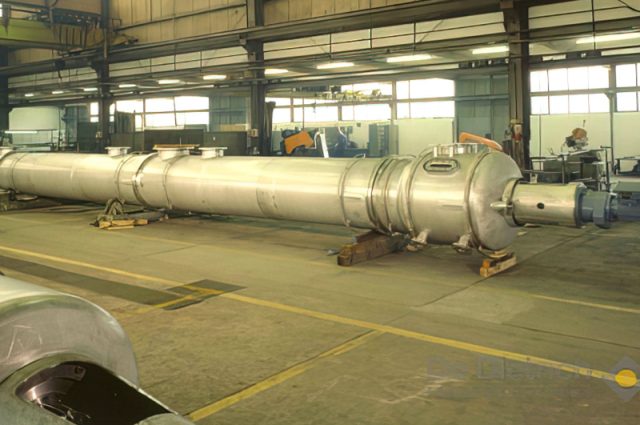

轉盤式萃取塔

萃取塔是液-液萃取過程中使用的設備，其作用是使化合物在兩種溶劑之間的溶解度之比盡快達到K值。方法是利用兩種溶液的差異，或加入能量，如攪拌、脈沖、振動等。將液體破碎成液滴并分散在連續液體中，以提高傳質效率。塔式萃取設備，即萃取塔，用于許多連續的萃取過程。根據結構不同，可分為填料萃取塔、篩板萃取塔、轉盤萃取塔、振動篩板塔、多級離心萃取塔等。

三、產品特征：

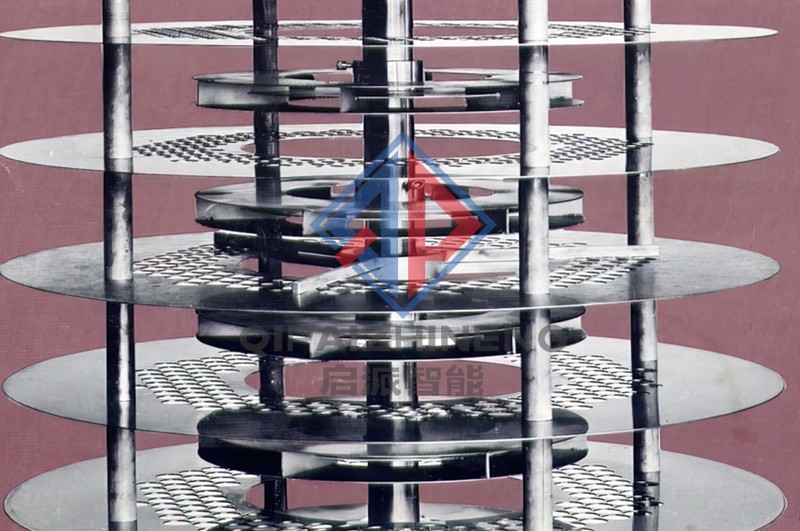

1、采用攪拌等措施。為了提高液-液傳質設備的效率，常需要采用攪拌、振動、脈動等措施提高萃取分離效果。轉盤萃取塔的基本結構是在塔體內壁面上按一定間距裝有若于個環形擋板，稱為固定環，固定環將塔內分割成若干個小空間，兩固定環之間均裝一轉盤。
2、攪拌器安裝在混合室中，以促進液滴破碎和均勻混合。澄清池是一個空腔容積較大的空腔室，用于混合液和液體的靜態分層。根據分離要求，提取罐可采用單級或多級串聯逆流方式。
